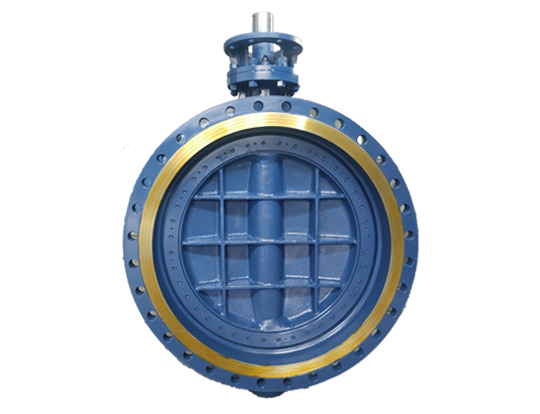

ٹرپل آفسیٹ بٹر فلائی والو

مصنوعات کا تعارف

LYV®️ ٹرپل آفسیٹ بٹر فلائی والو اعلی معیار کے ساتھ تیار کیے گئے ہیں۔ ہم کاسٹنگ کے معیار کو کنٹرول کرتے ہیں تاکہ والوز کو انڈسٹری میں ملتی جلتی مصنوعات سے کہیں زیادہ بہتر بنایا جا سکے۔ LYV®️ ٹرپل آفسیٹ بٹر فلائی والو اعلی معیار کی دھات + گریفائٹ ملٹی لیئر سیلنگ رنگ کا استعمال کرتا ہے، جو والو کو زیادہ دباؤ اور اعلی درجہ حرارت کے حالات میں استعمال کرنے کے قابل بناتا ہے۔ ہم مختلف کام کے حالات کے لیے سگ ماہی کے مختلف اختیارات بھی فراہم کرتے ہیں، جیسے کہ PTFE یا دھات سے دھات۔ LYV®️ ٹرپل آفسیٹ بٹر فلائی والو کا ایک منفرد ڈیزائن (اختیاری) ہے جو والو کو دونوں طرف اور صفر کے رساو سے مسلسل دباؤ میں رہنے کی اجازت دیتا ہے، جیسا کہ دو طرفہ بٹر فلائی والو کے نام سے جانا جاتا ہے۔ مزید معلومات کے لیے، براہ کرم ہماری سیلز سے رابطہ کریں۔

وضاحتیں

سائز کی حد:

NPS 2”-88”; DN50-DN2200

برائے نام دباؤ:

150LB-600LB؛ PN6-PN64

درجہ حرارت کی حد:

-69℃~825℃（ڈیزائن پر منحصر ہے۔ مواد)

اختتامی رابطے:

فلانج بٹ ویلڈ؛ ویفر Lug-wafer

جسمانی مواد:

ASTM A216 WCB/WCC؛ ASTM A352 LCB/LCC؛ ASTM A351 CF8/CF8M/CF3/CF3M؛ ASTM A890 4A/5A/6A؛

ڈسک مواد:

ASTM A216 WCB/WCC؛ ASTM A352 LCB/LCC؛ ASTM A351 CF8/CF8M/CF3/CF3M؛ ASTM A890 4A/5A/6A؛

سگ ماہی کا مواد:

420/304/316+گریفائٹ؛ پی ٹی ایف ای؛ 304+STL; 316+STL

نشست کا مواد:

لازمی؛ 304/316/STL اوورلے ویلڈ

خلیہ مواد:

ASTM A182 F6A؛ ASTM A182 F304/F316/F304L/F316L; 17-4PH;

ڈیزائن اور مینوفیکچرنگ معیاری:

API 609

آمنے سامنے معیاری:

EN558-1

اختتامی کنکشن کا معیار:

ASME B16.4

ٹیسٹ اور معائنہ معیاری:

API 598

خصوصیات

■ صفر لیکیج

■ ملٹی لیئر سیلنگ

■ ٹرپل سنکی ڈسک ڈیزائن

■ دو طرفہ (اختیاری)

■ اینٹی بلو آؤٹ اسٹیم ڈیزائن

■ دھات سے دھات دستیاب ہے۔

■ بڑا قطر

ٹرپل آفسیٹ بٹر فلائی والو کیا ہے:

ٹرپل آفسیٹ بٹر فلائی والو کا نام سگ ماہی کے ڈیزائن پر تین سنکی خصوصیات سے ملتا ہے۔ روایتی تتلی والوز کے برعکس، جس میں بند کرنے کے لیے صرف ایک سادہ گردشی ڈسک ہوتی ہے۔ ٹرپل آفسیٹ بٹر فلائی والو میں تین سنکی خصوصیات شامل ہیں تاکہ والو کو مضبوطی سے بند ہونے تک لکیری طور پر بند کیا جا سکے۔ سینٹرلائن بٹر فلائی والو اور ٹرپل آفسیٹ بٹر فلائی والو کے درمیان فرق سگ ماہی کو حاصل کرنے کے طریقہ کار میں ہے۔ سینٹر لائن بٹر فلائی والو سیلنگ سطحوں کے کمپریشن کے ذریعے سیلنگ حاصل کرتا ہے، جبکہ ٹرپل آفسیٹ بٹر فلائی والو سطحوں کے درمیان رابطے کے ذریعے سیلنگ حاصل کرتا ہے۔ اسے ہم لائن سیلنگ اور فیس سیلنگ کے درمیان فرق کہتے ہیں۔ لہذا، ٹرپل آفسیٹ بٹر فلائی والو کی سروس لائف روایتی سنٹرک بٹر فلائی والو سے بہتر ہوگی۔

ٹرپل آفسیٹ بٹر فلائی والو پر تین سنکی خصوصیات کیا ہیں:

پہلی سنکی پن یہ ہے کہ والو شافٹ کو والو باڈی کی سنٹرل لائن سے آفسیٹ کیا گیا ہے۔ دوسری سنکی پن یہ ہے کہ والو شافٹ کو والو سیٹ کے ہوائی جہاز پر کھڑے محور سے تھوڑا سا دور رکھا گیا ہے۔ تیسرا سنکی پن ڈسک کی سیلنگ سطح ہے۔ مخروطی شکل میں ڈیزائن کیا گیا ہے جو ڈسک کو بغیر کسی رگڑ کے والو سیٹ سے مکمل طور پر الگ ہونے دیتا ہے۔

LYV®️ والوز کا انتخاب کیوں کریں:

ہم 30 سالوں سے ٹرپل آفسیٹ بٹر فلائی والو تیار کرتے ہیں۔ ورکشاپ 13000 مربع میٹر پر محیط ہے اور 50 سے زیادہ جدید CNC مشینوں کے مالک ہیں۔ ہمارے انجینئرز اور پروڈکشن ٹیم اس بات کو یقینی بنائے گی کہ آپ کا آرڈر اعلیٰ معیار اور تیز ترین وقت کے ساتھ فراہم ہو۔ ہم والو شپنگ کا بھی خیال رکھتے ہیں۔ والوز کو بلبلے کے پاؤچ یا کاغذ سے لپیٹ دیا جائے گا تاکہ پینٹ کو نقصان نہ پہنچے۔ باکس میں والو ڈالنے کے بعد ہم نے پلائیووڈ اسٹک کے ذریعے والو کو بھی ٹھیک کیا۔ پلائیووڈ کیس کو ضروری مارکنگ کے ساتھ پینٹ کیا جائے گا تاکہ یہ یقینی بنایا جا سکے کہ شپنگ کے دوران والو کو نقصان نہیں پہنچے گا۔
