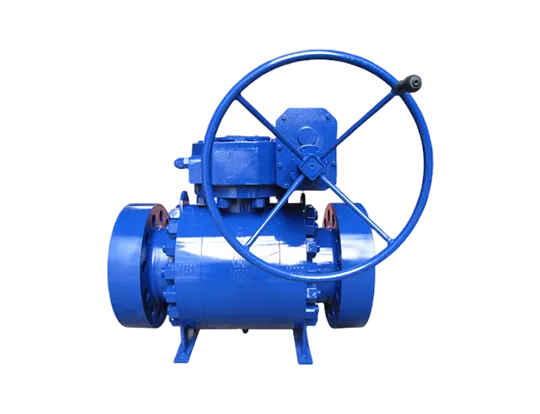

گیئر باکس دستی ٹرنون نے ماونٹڈ بال والو

LYV® ایک معروف چائنا گیئر باکس دستی ٹرننن ماونٹڈ بال والو مینوفیکچر ہے۔ اس دستی گیئر باکس نے بڑے قطر اور ہائی پریشر پائپ لائنوں کے دستی آپریشن کے مسائل کو حل کرنے کے لئے خاص طور پر ڈیزائن کیا ہے۔ صنعتی گیئر باکس دستی ٹرنین نے بال والو پر سوار کیا بلٹ ان ٹرانسمیشن میکانزم کے ذریعہ آپریٹنگ فورس کو بڑھا دیتا ہے ، جس سے والو کو کھولنے اور بند کرنے میں آسانی اور توانائی کی بچت ہوتی ہے۔ یہ قابل اعتماد دستی کنٹرول حاصل کرتے ہوئے ، پٹرولیم اور کیمیکل جیسی صنعتوں میں کلیدی بھاری بوجھ پائپ لائنوں میں مستحکم استعمال کیا جاسکتا ہے۔

انکوائری بھیجیں۔

تعارف

مصنوع کا تعارف

Lyv® گیئر باکس دستی ٹرنین نے بال والو کو ایک اعلی کارکردگی والی مصنوعات کے طور پر لگایا جو API-6A ، API-6D ، ASME-B16.34 ، ISO-17292 اور بہت کچھ جیسے بین الاقوامی معیارات کو پورا کرتا ہے۔ LYV® اعلی کارکردگی والے گیئر باکس دستی ٹرننن ماونٹڈ بال والو نے API-6FA فائر سرٹیفیکیشن حاصل کیا ہے ، جس سے یہ ثابت ہوتا ہے کہ مصنوعات میں فائر سیف کی متعدد درخواستوں کے لئے استعمال کرنے کی صلاحیت موجود ہے۔ LYV® trun trunion ماونٹڈ بال والو تیار کرنے کے لئے ایک صنعت کار کے طور پر NPS 2 "to NPS 48" تراشے ہوئے بال والو کی تیاری کر سکتے ہیں ، زیادہ سے زیادہ دباؤ کی درجہ بندی 2500lb تک پہنچ سکتی ہے۔ مزید برآں ، LYV® کے پاس کم درجہ حرارت کی تراشوں پر سوار بال والو تیار کرنے کے لئے شرائط اور تجربہ ہے۔رابطہ کریںہم مزید تفصیلات کے لئے۔

اس والو میں گیئر میں کمی کی ترسیل کو کان شافٹ فکسڈ ڈیزائن کے ساتھ جوڑ دیا گیا ہے ، جس سے زیادہ دباؤ اور بڑے قطر کی ایپلی کیشنز میں استعمال ہونے پر روایتی دستی والوز میں حد سے زیادہ کوشش کے مسائل اور مہروں کو آسانی سے نقصان پہنچا ہے۔ اس کا گیئر باکس ڈھانچہ آپریٹنگ فورس کو نمایاں طور پر بڑھا سکتا ہے ، جس سے افتتاحی اور اختتامی عمل ہموار اور آسانی سے ہوسکتا ہے۔ اندر کی شافٹ فکسڈ گیند اعلی دباؤ کے اختلافات کے تحت مستحکم سگ ماہی اور والو کی طویل خدمت زندگی کو یقینی بناتی ہے۔ یہ ڈیزائن خاص طور پر پٹرولیم ، کیمیائی انجینئرنگ ، اور طاقت جیسی صنعتوں میں اہم ہائی پریشر پائپ لائنوں کے لئے موزوں ہے ، جس میں عین مطابق دستی کنٹرول کی ضرورت ہوتی ہے یا حفاظت کے نظارے کے طور پر کام کرتے ہیں۔ یہ ایک قابل اعتماد کاٹنے کا کام مہیا کرتا ہے جبکہ آپریشنل شدت اور بحالی کی ضروریات کو نمایاں طور پر کم کرتا ہے۔ پروڈکٹ بین الاقوامی معیارات جیسے API 6D پر سختی سے عمل کرتی ہے اور اس کی کارکردگی اور وشوسنییتا کو یقینی بنانے کے لئے ہمارے 30 سال سے زیادہ پیشہ ورانہ مینوفیکچرنگ کے تجربے کی حمایت حاصل ہے۔

وضاحتیں

سائز کی حد:

NPS 2 "-48" ؛ DN50-DN1000

برائے نام دباؤ:

150LB-2500LB ؛ PN10-PN420

درجہ حرارت کی حد:

-196 ℃ ~ 825 ℃（ ڈیزائن اور مواد پر منحصر ہے）

اختتامی رابطے:

flange ؛ بٹ ویلڈ۔

جسمانی مواد:

ASTM A216 WCB/WCC ؛ ASTM A352 LCB/LCC ؛ ASTM A351 CF8/CF8M/CF3/CF3M/CF8C ؛ ASTM A890 4A/5A/6A ؛

ASTM A105 ؛ ASTM A182 F304/F316/F304L/F316L

بال مواد:

ASTM A105N+ENP/A105N+TCC ؛ ASTM A182 F304/F316/F304L/F316L ؛ ASTM A182 F347/F51/F53/F55

نشست کے مواد:

PTFE/RPTFE/FPM/peek ؛ 304/316+stl/inconel

اسٹیم میٹریل:

ASTM A182 F6A ؛ ASTM A182 F304/F316/F304L/F316L ؛ 17-4ph ؛ ASTM A182 F51/F53/F55

ڈیزائن اور تیاری کا معیار:

API 6D

آمنے سامنے معیار:

ASME B16.10/ EN558-1

اختتامی کنکشن کا معیار:

ASME B16.5/ ASME B16.25

ٹیسٹ اور معائنہ کا معیار:

API 598

خصوصیات

■ نرم یا دھات کی نشست دستیاب ہے

■ ٹھوس گیند

■ آر ایف ، آر ٹی جے ، بی ڈبلیو کنکشن چہرہ

■ دو یا تین ٹکڑا جسم

■ دو جہتی تنگ شٹ آف

■ صفر رساو

double ڈبل بلاک اور خون (DBB) / ڈبل تنہائی اور خون (DIB)

■ فائر سیف پروٹیکشن۔

operating کم آپریٹنگ ٹارک ڈیزائن

■ اینٹی بلو آؤٹ اسٹیم ڈیزائن

گیئر باکس دستی ٹرنون ماونٹڈ بال والو کیا ہے؟

گیئر باکس دستی ٹرنون ماونٹڈ بال والو کوارٹر ٹرن والو کی ایک شکل ہے جو اس کے ذریعے بہاؤ کو کنٹرول کرنے کے لئے کھوکھلی ، سوراخ شدہ اور فکسڈ/سپورٹڈ گیند کا استعمال کرتی ہے۔ گیند کو سوار بیرنگ سے متصادم کیا جاتا ہے اور اسے صرف گھومنے کی اجازت ہے۔

گیئر باکس دستی ٹرنین نے بال والو کے کام (سگ ماہی) کو کس طرح ماونٹڈ کیا؟

لائن پریشر اسٹیشنری گیند کے خلاف اپ اسٹریم سیٹ کو چلاتا ہے تاکہ لائن پریشر اپ اسٹریم سیٹ کو گیند پر مجبور کرے جس کی وجہ سے اس پر مہر لگ جائے۔ گیند کا مکینیکل اینکرنگ لائن پریشر سے زور کو جذب کرتا ہے ، جس سے گیند اور نشستوں کے مابین زیادہ رگڑ کو روکتا ہے ، لہذا یہاں تک کہ مکمل درجہ بندی کرنے والے ورکنگ پریشر آپریٹنگ ٹارک پر بھی کم رہتا ہے۔

Lyv® والوز کا انتخاب کیوں کریں؟

1. پیداوار کی صلاحیتیں

30 سال کے پیشہ ورانہ تجربے کے ساتھ ، 13،000 مربع میٹر فیکٹری اور 50 سے زیادہ سی این سی مشینیں ایک موثر پروڈکشن لائن تشکیل دیتی ہیں۔ اس میں پروسیسنگ سے لے کر جانچ تک مکمل صلاحیتیں ہیں ، مصنوعات میں مستقل مزاجی اور آرڈر کی ترسیل کی رفتار کو یقینی بنانا۔

2. کوالٹی سرٹیفیکیشن

ISO9001 سسٹم کو مکمل طور پر نافذ کیا گیا ہے۔ ہماری بنیادی مصنوعات نے مستقل اور درست بین الاقوامی سرٹیفیکیشنز حاصل کیے ہیں جیسے API 607/6FA (فائر پروٹیکشن) ، API 6D (پائپ لائن والوز) ، اور CE ، اس بات کو یقینی بناتے ہوئے کہ مصنوعات بڑی عالمی منڈیوں کی حفاظت اور کارکردگی کے معیار پر پورا اتریں۔

3. خدمت کی فراہمی

پیداوار سے لے کر نقل و حمل تک مکمل عمل سے باخبر رہنے کا اطلاق کریں۔ بلبلا بیگ ، فلانج کور ، اپنی مرضی کے مطابق تقویت شدہ لکڑی کے خانوں ، اور واضح طور پر نشان زدہ پیشہ ور پیکیجنگ استعمال کریں۔ ڈیزائن کی سرشار نقل و حمل بڑے قطر کے والوز کے لئے معاون ہے تاکہ یہ یقینی بنایا جاسکے کہ مصنوعات کو تمام عالمی سائٹوں پر برقرار رکھا جائے۔
