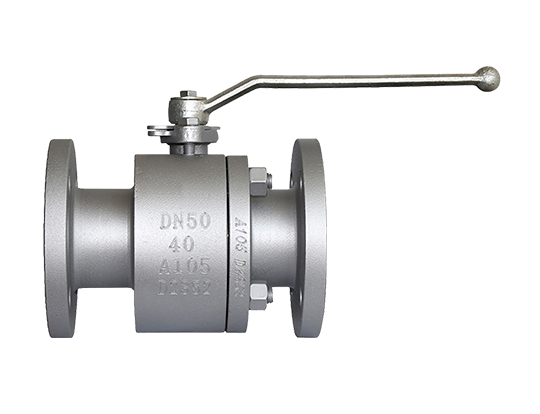

فلوٹنگ بال والو

انکوائری بھیجیں۔

مصنوع کا تعارف

LYV® فلوٹنگ بال والوز اعلی معیار اور کارکردگی کو یقینی بنانے کے لئے احتیاط سے انجنیئر ہیں۔ ہمارے سخت مینوفیکچرنگ کے عمل اور کوالٹی کنٹرول کے اقدامات کے نتیجے میں ایسی مصنوعات ہوتی ہیں جو صنعت میں اسی طرح کی پیش کشوں کو پیچھے چھوڑتی ہیں۔ یہ تیرتے ہوئے بال والوز متعدد بین الاقوامی معیارات جیسے API-6A ، API-6D ، ASME-B16.34 ، اور ISO-17292 پر پورا اترتے ہیں۔ مزید برآں ، انہوں نے API-6FA فائر سرٹیفیکیشن حاصل کیا ہے ، جس سے وہ آگ کی حفاظت کی ضرورت ہوتی ہے۔ LYV® کے فلوٹنگ بال والوز اعلی معیار کے سگ ماہی حل سے لیس ہیں ، جس کی وجہ سے وہ اعلی دباؤ اور اعلی درجہ حرارت والے ماحول میں قابل اعتماد طریقے سے کام کرسکتے ہیں۔ ہم متنوع آپریشنل ضروریات کو پورا کرنے کے لئے سگ ماہی کے مختلف اختیارات پیش کرتے ہیں۔ اپنی مخصوص ضروریات پر تبادلہ خیال کرنے کے لئے براہ کرم ہماری سرشار سیلز ٹیم سے رابطہ کریں ، اور ہم ایک تیرتے ہوئے بال والو حل کو تیار کریں گے جو آپ کی انوکھی ضروریات کو پورا کرتا ہے۔

وضاحتیں

سائز کی حد:

NPS 1/2 "-10" ؛ DN15-DN250

برائے نام دباؤ:

150lb-1500lb ؛ PN20-PN260

درجہ حرارت کی حد:

-46 ℃～ 121 ℃（ ڈیزائن اور پر منحصر ہے مواد）

اختتامی رابطے:

flange ؛.

جسمانی مواد:

ASTM A216 WCB/WCC ؛ ASTM A352 LCB/LCC ؛

ASTM A351 CF8M ASTM A105 ؛ ASTM A182 F316

نشست کے مواد:

PTFE/RPTFE/FPM/peek ؛ 304/316+stl/inconel

بال مواد:

ASTM A182 F304/F316

اسٹیم میٹریل:

ASTM A182 F304/F316

ڈیزائن اور تیاری معیار:

6d آگ

آمنے سامنے معیار:

ASME B16.10/ EN558-1

اختتامی کنکشن کا معیار:

ASME B16.5/ ASME B16.25

ٹیسٹ اور معائنہ معیار:

API 598

خصوصیات

■ نرم یا دھات کی نشست دستیاب ہے

accural حادثاتی والو آپریشن کو روکنے کے لئے لاکنگ ڈیوائس سے لیس۔

■ آر ایف ، آر ٹی جے ، کنکشن چہرہ

simple آسان ساخت ، کمپیکٹ سائز ، اور ہلکا پھلکا ڈیزائن۔

intiforts غیر معمولی داخلی دباؤ میں اضافے کی وجہ سے تنے کو اڑانے سے روکنے کے لئے اینٹی بلو آؤٹ اسٹیم ڈیزائن ، حادثات سے گریز کرتے ہوئے۔

■ فائر سیف اور اینٹی اسٹیٹک ڈیزائن۔

Bol مکمل بور والو ڈیزائن آسان پائپ لائن پگنگ کی اجازت دیتا ہے اور اس میں بہاؤ کی مزاحمت اور اعلی بہاؤ کی صلاحیت کم ہوتی ہے۔

operating کم آپریٹنگ ٹارک ڈیزائن

فلوٹنگ والو کیا ہے:

ایک تیرتی بال والو ایک ہے جہاں گیند کو تراشے کے ذریعہ جگہ پر نہیں رکھا جاتا ہے۔ عام آپریشن میں ، اس کی وجہ سے گیند نیچے کی طرف تھوڑا سا تیرتی ہے۔ اس کی وجہ سے بیٹھنے کا طریقہ کار اس کے خلاف دبانے والی گیند کے نیچے دبانے کا سبب بنتا ہے۔ مزید برآں ، کچھ اقسام میں ، کچھ قوت کی صورت میں ، جس کی وجہ سے نشست کے طریقہ کار کو ختم ہوجاتا ہے (جیسے والو سے باہر آگ سے شدید گرمی) ، گیند دھات کے جسم تک پوری طرح تیرتی ہوگی جو کسی حد تک فیل سیف ڈیزائن فراہم کرنے والی گیند کے خلاف مہر لگانے کے لئے تیار کی گئی ہے۔

یہ کیسے کام کرتا ہے (سگ ماہی):

فلوٹنگ بال والو بال والو کی ایک عام قسم ہے۔ اس کا کام کرنے والا اصول یہ ہے کہ گیند خود ہی والو باڈی سے براہ راست رابطہ نہیں کرتی ہے ، بلکہ والو کی نشستوں کے خلاف مہر کرتی ہے۔ جب والو کھلا ہوا ہے تو ، گیند میڈیا کے بہاؤ کے زیر اثر آزادانہ طور پر تیر سکتی ہے ، جس سے گیند اور والو کی نشستوں کے درمیان رگڑ کم ہوجاتا ہے۔ چونکہ گیند آزادانہ طور پر تیر سکتی ہے ، لہذا والو کی نشستوں کو ایک خاص کلیئرنس کی ضرورت ہے ، اور یہ ساختی ڈیزائن فلوٹنگ بال والو کو سگ ماہی کی عمدہ کارکردگی فراہم کرتا ہے۔

کیوں LYV®️ والوز کا انتخاب کریں:

ہم 30 سال سے زیادہ کے لئے بال والو تیار کرتے ہیں۔ ورکشاپ میں 13000 مربع میٹر کا احاطہ کیا گیا ہے اور 50 سے زیادہ اعلی درجے کی سی این سی مشینیں ہیں۔ ہماری انجینئرز اور پروڈکشن ٹیم اس بات کو یقینی بنائے گی کہ آپ کا آرڈر اعلی معیار اور تیز ترین وقت کے ساتھ فراہم کرے گا۔ ہم والو شپنگ کی بھی پرواہ کرتے ہیں۔ والوز بلبلا پاؤچوں یا کاغذ کے ذریعہ لپیٹیں گے تاکہ یہ یقینی بنایا جاسکے کہ پینٹ کو نقصان نہیں پہنچے گا۔ ہم نے والو کو باکس میں ڈالنے کے بعد پلائیووڈ اسٹک کے ذریعہ والو کو بھی طے کیا۔ پلائیووڈ کیس کو ضروری مارکنگ کے ساتھ پینٹ کیا جائے گا تاکہ یہ یقینی بنایا جاسکے کہ شپنگ کے دوران والو کو نقصان نہیں پہنچے گا۔

اہم بیرونی اور مربوط طول و عرض

تاریخ		نظر ثانی							بھرا ہوا	چیک کیا	بذریعہ شائع کریں
2024-اپریل -03		پہلا شمارہ							فرینک	لی	فرینک

این پی ایس	dn	L	D	D1	D2	f	b	زیڈ-	H	W	wt. (کلوگرام)
این پی ایس	dn	L	D	D1	D2	f	b	زیڈ-	H	W	wt. (کلوگرام)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12 ویں ایف 26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12 ویں ایف 26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150lb
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300lb
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600lb
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

یہاں تک کہ ہماری انجینئر ٹیم کے ذریعہ ڈیٹا شیٹ کا ثبوت پڑھا گیا ہے۔ تاہم ، دستی ان پٹ کے دوران غیر متوقع غلطیوں کو خارج نہیں کیا گیا ہے۔ اس شیٹ کو قابل عمل دستاویز کے طور پر استعمال نہیں کیا جاسکتا ہے۔ تکنیکی مدد کے ل please ، براہ کرم ہمیں ای میل کے ذریعہ اپنی وضاحتیں بھیجیں۔ ہمارے انجینئر آپ کی خصوصیات کے مطابق ڈرائنگ کھینچیں گے
