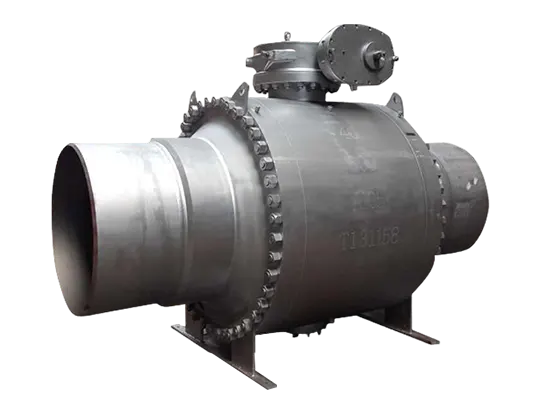

بی ڈبلیو اینڈ ٹرنون نے ماونٹڈ بال والو

مصنوع کا تعارف

LYV® BW end trunnion ماونٹڈ بال والو دو بنیادی ڈیزائنوں کے ذریعہ اعلی دباؤ والے پائپ لائنوں کے سگ ماہی اور ساختی چیلنجوں کو منظم طریقے سے حل کرتا ہے۔ اعلی پرفارمنس بٹ ویلڈیڈ ٹرنون ماونٹڈ بال والو بٹ ویلڈنگ کے ذریعہ جڑا ہوا ہے اور مستقل صفر لیکج مہر کو حاصل کرنے کے لئے پائپ لائن کے ساتھ مربوط ہوتا ہے۔  اس کا انوکھا اینڈ سپورٹ پوائنٹ ڈھانچہ تھرمل توسیع اور سنکچن ، خود وزن اور پائپ لائن کے کمپن کے ذریعہ پیدا ہونے والے بہت بڑے تناؤ کو بیرونی فاؤنڈیشن کے فریم میں تبدیل کرسکتا ہے ، اور اس طرح والو کے جسم اور داخلی مہروں کو مؤثر طریقے سے اخترتی یا نقصان سے بچاتا ہے۔ یہ ڈیزائن والو کے طویل مدتی مستحکم آپریشن کو یقینی اور سخت ماحول جیسے پاور اسٹیشنوں ، لمبی دوری کے پیٹرو کیمیکل پائپ لائنوں اور آف شور پلیٹ فارمز میں یقینی بناتا ہے ، جس سے پورے پائپ لائن سسٹم کی حفاظت اور عمر کو نمایاں طور پر بڑھایا جاسکتا ہے۔

Lyv® بٹ ویلڈنگ کے آخر میں ٹرننین نے بال والو کو ایک اعلی کارکردگی کی مصنوعات کے طور پر ماونٹڈ بال والو جو API-6A ، API-6D ، ASME-B16.34 ، ISO-17292 اور بہت کچھ جیسے بین الاقوامی معیارات کو پورا کرتا ہے۔  Lyv® trunnion ماونٹڈ بال والو نے API-6FA فائر سرٹیفیکیشن حاصل کیا ہے ، جس سے یہ ثابت ہوتا ہے کہ مصنوعات میں فائر سیف کی مختلف درخواستوں کی درخواستوں کے لئے استعمال کرنے کی گنجائش موجود ہے۔  LYV® trun trunion ماونٹڈ بال والو تیار کرنے کے لئے ایک صنعت کار کے طور پر NPS 2 "to NPS 48" تراشے ہوئے بال والو کی تیاری کر سکتے ہیں ، زیادہ سے زیادہ دباؤ کی درجہ بندی 2500lb تک پہنچ سکتی ہے۔  مزید برآں ، LYV® کے پاس کم درجہ حرارت کی تراشوں پر سوار بال والو تیار کرنے کے لئے شرائط اور تجربہ ہے۔  ہم سے رابطہ کریں مزید معلومات کے لئے۔

وضاحتیں

خصوصیات

■ نرم یا دھات کی نشست دستیاب ہے

■ ٹھوس گیند

■ آر ایف ، آر ٹی جے ، بی ڈبلیو کنکشن چہرہ

■ دو یا تین ٹکڑا جسم

■ دو جہتی تنگ شٹ آف

■ صفر رساو

double ڈبل بلاک اور خون (DBB) / ڈبل تنہائی اور خون (DIB)

■ فائر سیف پروٹیکشن۔

operating کم آپریٹنگ ٹارک ڈیزائن

■ اینٹی بلو آؤٹ اسٹیم ڈیزائن

LYV® BW BW end trunnion ماونٹڈ بال والو ایک صنعتی والو ہے جو خاص طور پر سخت کام کے حالات کو سنبھالنے کے لئے ڈیزائن کیا گیا ہے۔ "بی ڈبلیو" اس بات کی نشاندہی کرتا ہے کہ اس کے دو سرے بٹ ویلڈنگ کے ذریعہ جڑے ہوئے ہیں اور مستقل مکمل بنانے کے لئے پائپ میں ویلڈیڈ کیا جاسکتا ہے۔ "اینڈ سپورٹ انسٹالیشن" سے مراد والو کے ڈرائیونگ اختتام پر آزاد سخت سپورٹ ڈھانچے کی توسیع ہے۔ اس مشترکہ ڈیزائن کا مقصد پائپ لائن کنکشن کی مطلق سگ ماہی اور بیک وقت والو کے جسم کے تناؤ کو الگ تھلگ کرنا ہے۔

اس کے کام کرنے والے اصول کو دو مراحل میں تقسیم کیا گیا ہے: سب سے پہلے ، والو کے بٹ ویلڈنگ پورٹ کو پائپ لائن میں ویلڈیڈ کیا جاتا ہے تاکہ رساو کے بغیر مستقل کنکشن تشکیل دیا جاسکے۔ دوم ، کلیدی "اینڈ فلکرم" ڈھانچہ آزادانہ طور پر بیرونی فاؤنڈیشن پر طے کیا گیا ہے۔ جب پائپ لائن تھرمل تناؤ ، خود وزن یا کمپن کی وجہ سے ایک بہت بڑا زور پیدا کرتی ہے تو ، یہ فلکرم ان بیرونی قوتوں کو فعال طور پر برداشت اور رہنمائی کرے گا ، جس سے وہ والو کے اندر عین مطابق والو اسٹیم اور سگ ماہی کے نظام کو نظرانداز کرسکیں گے اور براہ راست بیرونی ڈھانچے میں منتقل ہوجائیں گے۔ اس طرح ، یہ یقینی بناتا ہے کہ جب پائپ لائن کی اخترتی کا نشانہ بنایا جاتا ہے ، اور طویل مدتی مہر کو برقرار رکھتے ہیں تو والو اب بھی مستحکم اور لچکدار طریقے سے کھولا جاسکتا ہے اور بند ہوسکتا ہے۔
