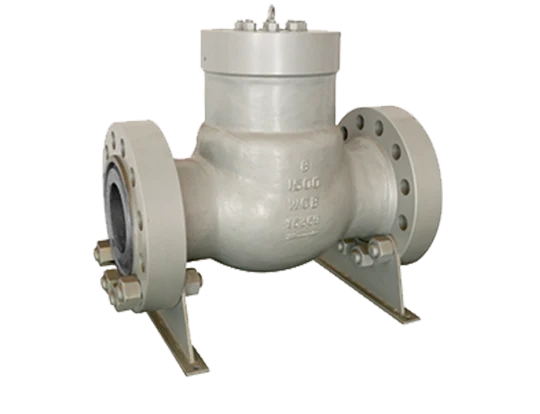

1500lb سوئنگ چیک والو

انکوائری بھیجیں۔

چیک والو کی ایک قسم کے طور پر ، 1500LB سوئنگ چیک والو سوئنگ ڈسک کو سگ ماہی ڈھانچے کے طور پر استعمال کرتا ہے۔ ، اور کاربن اسٹیل کو جسمانی مواد کے طور پر استعمال کرتا ہے۔ LYV® 1500LB سوئنگ چیک والو API ، DIN جیسے معیارات کو پورا کرسکتا ہے۔ NPS2 انچ سے لے کر 24 انچ تک ، DN50 سے DN600 تک سائز کی حد تیار کریں۔ پریشر کی درجہ بندی میں اے این ایس آئی کلاس 1550 ایل بی ، 300 ایل بی اور پی این 10 ، پی این 16 ، پی این 25 ، پی این 40 ، پی این 40۔ 1500 ایل بی سوئنگ چیک والو میں بہت ساری ایپلی کیشنز ہیں ، یہ بڑے پیمانے پر تیل اور گیس ، پیٹرو کیمیکل ، بجلی کی پیداوار ، پانی اور گندے پانی کے علاج ، کوئلے کے کیمیائی اور بہت کچھ جیسے کھیتوں میں استعمال ہوتا ہے۔

وضاحتیں

والو کی قسم:

والو چیک کریں

سگ ماہی ڈیزائن:

سوئنگ ڈسک

آپریٹنگ:

مواد:

کاربن اسٹیل

نارمنل سائز کی حد:

NPS 2 "، 2 1/2" ، 3 "، 4" ، 5 "، 6" ، 8 "، 10" ، 12 "، 14" ، 16 "، 18" ، 20 "، 20" ، 22 "، 24"
DN50 ، DN65 ، DN80 ، DN100 ، DN125 ، DN150 ، DN200 ، DN250 ، DN300 ، DN350 ، DN400 ، DN450 ، DN500 ، DN550 ، DN600

دباؤ کی درجہ بندی کی حد:

اے این ایس آئی کلاس 150 ایل بی/300 ایل بی
PN10 / PN11 / PN15 / PN25 / PN40

جسمانی مواد:

کاسٹنگ کاربن اسٹیل ، کم درجہ حرارت کاربن اسٹیل ، سٹینلیس سٹیل
ASTM A216 WCB/WCC ، ASTM A352 LCB/LCC ، ASTM A351 CF8/CF3/CF8M/CF3M

ڈسک مواد:

کاسٹنگ کاربن اسٹیل ، کم درجہ حرارت کاربن اسٹیل ، سٹینلیس سٹیل
ASTM A216 WCB/WCC ، ASTM A352 LCB/LCC ، ASTM A351 CF8/CF3/CF8M/CF3M

نشست/مہر مواد:

اوورلے ، اسٹیلائٹ ، ٹیفلون ، پرتدار
13 سی آر ، ایس ٹی ایل 4/ایس ٹی ایل 6 ، پی ٹی ایف ای/آر پی ٹی ایف ای ، 420+گریفائٹ/304+گریفائٹ/316+گریفائٹ/…

شافٹ/اسٹیم مواد:

جعلی کاربن اسٹیل ، کم درجہ حرارت کاربن اسٹیل ، ڈوپلیکس سٹینلیس سٹیل ، مارٹینسیٹک
ASTM A105N ، ASTM A350 LF2 ، ASTM A959 2205/2507،2CR13 ، 17-4PH

معیار کے مطابق:

API ، منجانب

درخواست کا دائرہ:

تیل اور گیس ، پیٹروکیمیکل ، بجلی کی پیداوار ، پانی اور گندے پانی کی صفائی ، کوئلے کا کیمیکل

چیک والو کیا ہے؟

چیک والو ایک والو ہے جو مستقل سمت میں سیال کے بہاؤ کو مستقل طور پر برقرار رکھتا ہے۔ اس میں بیک فلو کو روکنے کے لئے ایک فنکشن ہے۔ سیال کے دباؤ سے ڈسک کو کھلا دھکیل دیا جاتا ہے ، لیکن جب یہ پیچھے کی طرف بہتا ہے تو ، ڈسک بیک فلو کو روکنے کے لئے پچھلے دباؤ کے ذریعہ جسم کی نشست سے قریب سے رابطہ کرتا ہے۔

سوئنگ چیک والو کیا ہے؟

سوئنگ چیک والو کو ڈسک کے سائز کی ڈسک کے ایک سرے پر "منسلک" کرنے کے لئے ڈیزائن کیا گیا ہے تاکہ اسے کسی جسم یا کسی اور شے سے آزادانہ طور پر معطل کیا جاسکے۔ اس میں ایک چھوٹا سا دباؤ نقصان اور ایک ڈھانچہ ہے جو سیال کے بہاؤ کے لئے آسان بناتا ہے۔ اس کا استعمال نہ صرف افقی پائپنگ کے لئے کیا جاسکتا ہے ، بلکہ عمودی پائپنگ (نیچے سے اوپر کی طرف بہتا ہے) کے لئے بھی استعمال کیا جاسکتا ہے۔

لفٹ چیک والو کیا ہے؟

تنے ، ہینڈ وہیل اور ڈسک کو گلوب والو سے ہٹا دیا جاتا ہے اور اس کا احاطہ کیا جاتا ہے۔ سب سے عام قسم بور ہے ، جس میں سیال کی ایک بڑی مزاحمت ہے اور وہ چھوٹا ہے۔

ویفر چیک والو کیا ہے؟

جسم ویفر کے سائز کا ہوتا ہے ، جس سے یہ روایتی جھٹکا جذب کرنے والے چیک والوز سے کہیں زیادہ پتلا اور ہلکا ہوتا ہے۔ یہ ایک کثیر ، اعلی کارکردگی کا جھٹکا جھٹکا دینے والا چیک والوز ہے جس میں بلٹ ان بائی پاس سرکٹ اور اس کی پتلی مقدار کے باوجود اعلی سگ ماہی کی کارکردگی ہے۔

بال چیک والو کیا ہے؟

بال والو کی ڈسک کی ایک کروی شکل ہے جو بہاؤ کے راستے میں آزاد ہے ، اور جب سیال کا دباؤ کم ہوجاتا ہے تو ، بہاؤ کے راستے کو روکتا ہے اور بیک فلو کو روکتا ہے۔ جب والو کا جسم مکمل طور پر کھولا جاتا ہے تو ، بہاؤ کا راستہ خطی طور پر محفوظ ہوجاتا ہے ، تقریبا almost ایک ہی بور بہاؤ کے راستے کی طرح ہوتا ہے۔ بہاؤ کا راستہ کم مزاحم ہے ، اور غیر ملکی مادے ، سلوریوں وغیرہ کے لئے حساس نہیں ہے ، اور بنیادی طور پر سیوریج کے لئے استعمال ہوتا ہے۔
